产品简介

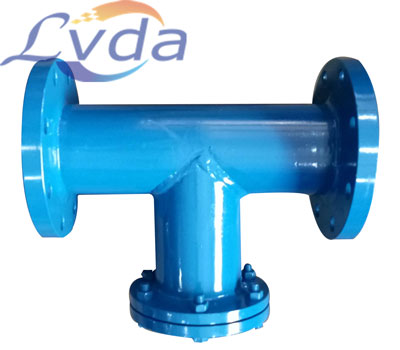

T型过滤器以为内外形像T型所以被称为T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出。
产品特点

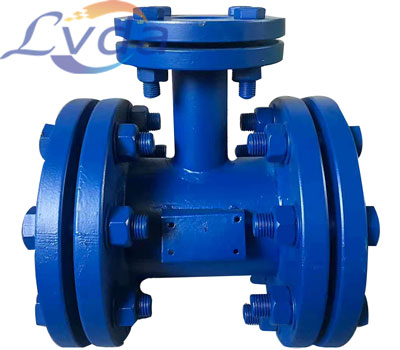

变径T型过滤器优点:加大流量,加大单位时间内输送量。上面的图片展示的T型过滤器是做了变径处理的T型过滤器,进出口管径与安装管道一致,但是过滤器的中间管径加大了口径,这样单位时间给能提供更多流量。排污口也相对大了,排污、清洗也会更好。
工作原理
正折流式t型过滤器结构图说明工作原理:介质流动方向,介质从进口进入后,经内设的滤网过滤后,从出口流出。正折流式,介质经过滤后,正折90度下对入口的角度,出口流出。可以理解为角通式。
直流式t型过滤器结构图说明:介质流动方向,介质从进口进入后,经内设的滤网过滤后,从出口流出。直流式,介质经滤网过滤后,直流到出口。可以理解为直通式。
产品参数
公称压力:1.0MPa-1.6MPa-2.5MPa。
介质温度:0-150度。
适用介质:水、油品、蒸汽、海水、污水。
规格口径:32到600mm。
壳体材质:碳钢或不锈钢。
连接形式:法兰。
网孔尺寸mm |
4.75 |
4 |
3.35 |
2.8 |
2.36 |
2 |
1.7 |
1.4 |
1.18 |
1 |
0.85 |
0.71 |
0.6 |
标准目数 |
4目 |
5目 |
6目 |
7目 |
8目 |
10目 |
12目 |
14目 |
16目 |
18目 |
20目 |
25目 |
30目 |
网孔尺寸mm |
0.5 |
0.43 |
0.36 |
0.3 |
0.25 |
0.21 |
0.18 |
0.15 |
0.13 |
0.1 |
0.09 |
0.07 |
|
标准目数 |
35目 |
40目 |
45目 |
50目 |
60目 |
70目 |
80目 |
100目 |
120目 |
140目 |
170目 |
200目 |
|
备注:本产品支持定制,可以制作各种长度及规格,可以直接拨打0373-5419586或者点击网站在线客服进行咨询
